Fiches modulaires RJ45 pour câble Ethernet Cat5 / Cat5e

Pour UTP Cat5, Cat5e - conçu pour le câble toronné

Les fiches modulaires sont conçues pour terminer les câbles échoués. Fabriqué avec des contacts plaqués or pour des transferts de données fiables. Utiliser pour les applications voix / données.

Comment sertir sur les prises RJ-45 Ethernet

• Étape 1: Coupez votre câble et dénudez environ 1 po de la gaine extérieure.
• Étape 2: Triez vos fils dans la configuration de brochage appropriée et disposez-les côte à côte.
• Étape 3: Coupez les extrémités des fils à environ ½ po de la gaine extérieure pour faire ressortir l'extrémité.

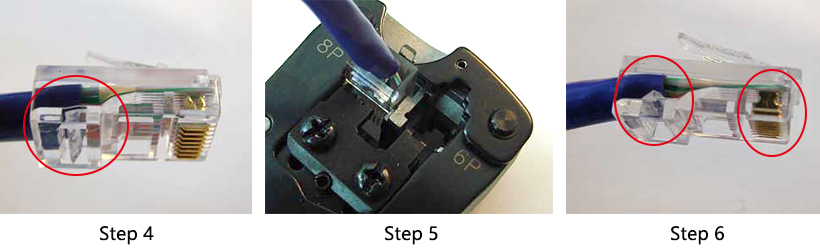

• Setp 4: Garder les fils dans le bon ordre, les insérer dans le connecteur. Poussez les fils complètement vers le haut de sorte que les extrémités des fils se terminent à l'extrémité du connecteur. Pincez la gaine du câble dans le connecteur au-delà de la pince de la veste.
• Étape 5: I Insérez la prise dans votre sertisseuse et sertissez-la.
• Étape 6: Vous devriez vous retrouver avec un connecteur fini avec les contacts dorés enfoncés et la gaine extérieure du câble fixée au connecteur par le collier de serrage.
